Mis on käsitsi läbiva augu kokkupanek?
Läbi{0}}ava kokkupanek hõlmab komponentide juhtmete sisestamist läbi trükkplaadi-eelpuuritud aukude ja nende vastasküljel jootmise. Võrreldes SMT-ga pakuvad läbi-aukühendused suuremat mehaanilist tugevust ja kuumakindlust, mistõttu sobivad need ideaalselt kõrge pinge ja kõrge temperatuuriga keskkondades.

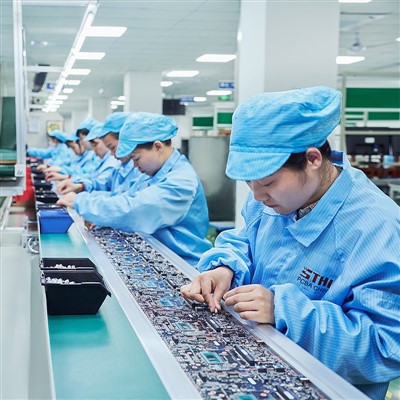

Manual Through Hole Assembly, kus kvalifitseeritud tehnikud sisestavad ja jootvad käsitsi, sobib eriti hästi:
- Ebatavalise kujuga või mittestandardsete pakenditega komponendid
- Kuumustundlikud komponendid
- Väikesed partiid, prototüübid või segamudelite tootmine
- SMT+THT segaplaatide komponendid, mida ei saa automaatselt sisestada
Põhiprotsess
1. Tööjaama ettevalmistamine
- Kontrollige komponendi mudelit, polaarsust ja padja asendit BOMi ja vooluahela skeemi suhtes.
- Tundlike komponentide kaitsmiseks säilitage tööjaamas täielik antistaatiline kaitse.
2. Täpne sisestamine
- Tihvtide vertikaalsuse ja ühtlase sisestussügavuse tagamiseks kasutage käsitsi rakise.
- Tugevdage suure võimsusega või mehaaniliselt pingestatud komponente.
3. Jootmisprotsess

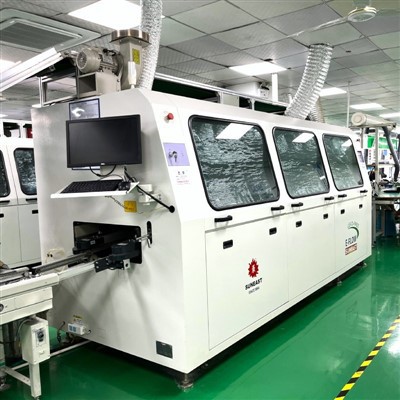

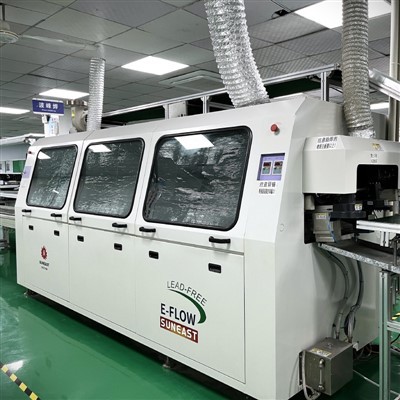

- Valikuteks on lainejootmine, selektiivne lainejootmine või jootekolbiga käsitsi jootmine.
- Termokahjustuste vältimiseks kasutage kuumatundlike komponentide jaoks lokaalset jootmist.
4. Kontrollimine ja parandamine
- AOI (Automated Optical Inspection) või käsitsi visuaalne kontroll.
- Keskenduge jootekoha kujule, niisutuskvaliteedile ja komponentide paigutusele.
- Artikli esimene heakskiitmine ja pistelise kontrolli protseduurid tagavad kogu partii järjepidevuse.
Levinud läbi{0}}avade komponentide tüübid
- Suure võimsusega takistid, induktiivpoolid, trafod
- Elektrolüütkondensaatorid, helitrafod ja muud komponendid, millel on ranged jooteühenduste nõuded
- Mehaanilised komponendid, nagu releed, lülitid ja pikad tihvtide päised
- Spetsiaalsed andurid ja kohandatud liidese moodulid
Käsitsi läbiva auguga kokkupaneku eelised
Rakenduse näited
- Tööstuslikud juhtpaneelid: suure võimsusega releedega mootori juhtplokid.
- Autoelektroonika: juhtmoodulid, mis vastavad autotööstuse temperatuuri- ja vibratsioonistandarditele.
- Meditsiiniseadmed: kontrollimoodulid, millel on väga kõrged nõudmised jooteühenduste järjepidevuse ja töökindluse osas.
- Professionaalsed heliseadmed: Suurte kondensaatorite ja trafode kvaliteetne jootmine.
Kokkuvõte ja koostöökutse
STHL-is peame manuaalset läbiva ava kokkupanekut kõrge töökindlusega tootmisahela kriitiliseks lüliks. Olenemata sellest, kas tegemist on väikeste partiide prototüüpidega, spetsiaalse protsessi kohandamisega või kriitiliste komponentide jootmisega segatootmises, pakume paindlikke ja kvaliteetseid aukude montaažilahendusi.
Saatke oma Gerberi failid ja nõuded aadressile:info@pcba-china.com- Lubage meil pakkuda kõrgetasemelist käsitsi läbiva ava kokkupanekut, mis hoiab teie toote ees nii jõudluse kui tarnimise osas.
